Универсальный комплект для соревнований ИКС
Описание
Соревновательный комплект, разработанный для участия в робототехнических фестивалях и конкурсах. Включает 2 набора (по 1 контроллеру, 4 моторам, 2 большим моторам, 2 средним моторам, 2 сервомоторам, 5 аналоговым ИК-датчикам линии, 3 ультразвуковым датчикам, 3 датчикам цвета и 777 конструктивным элементам в каждом) для командной работы и создания конкурентоспособных роботов на основах дисциплинах спортивной робототехники (движение по линии, интеллектуальное сумо, лабиринт и т.д.).
Набор развивает:
- Навыки программирования и алгоритмического мышления
- Инженерное конструирование и техническое творчество
- Пространственное и логическое мышление
- Навыки работы в команде и проектной деятельности
- Понимание принципов работы датчиков и исполнительных механизмов
Набор представляет собой комплект образовательного оборудования, состоящий из программируемого контроллера, исполнительных механизмов, датчиков и конструктивных элементов. Основой системы является программируемый контроллер ИКС с 32-разрядным микроконтроллером, который управляет всеми подключенными устройствами через порты различных типов: цифровые, аналоговые, UART, SPI, I2C.
Контроллер программируется с помощью программного обеспечения Р:ЭД КОД 3, которое поддерживает как блочное, так и текстовое программирование. Прошивка осуществляется через порт USB тип C. Исполнительные механизмы и датчики подключаются к контроллеру различными типами кабелей, обеспечивая модульность и гибкость при создании робототехнических проектов.
ПОДХОДИТ В ПРОЕКТЫ:
Национальный проект "Образование": Проекты: «Точка роста», «Детский технопарк «Кванториум», «Новые места в общеобразовательных организациях», «Центр цифрового образования детей «IT-куб»
Государственная программа Российской Федерации «Развитие образования»: Приказ Министерства просвещения РФ № 804 и № 838
КОМПЛЕКТАЦИЯ (для двух наборов):
Контроллер ИКС x2
- Разрядность микроконтроллера: 32bit
- Напряжение платы: 3.3В - 5 В
- Цифровые и аналоговые порты: по 10
- Порты для управления моторами : 4
- Количество светодиодов: 4
- Программируемый джойстик, состоящий из 5 кнопок
- Флэш-память: 512 Кб
- ОЗУ: 64 Кб
- Интерфейсы: USART, I2C, SPI, USB тип C
- Внешний интерфейс питания: 5В - 12В
- Питание от батарей тип ААА: 6
Большой мотор ИКС x4
Средний мотор ИКС x4
Сервомотор ИКС x4
RGB-светодиод ИКС x4
Инфракрасный датчик (А) ИКС x10
Ультразвуковой датчик ИКС x6
Датчик цвета ИКС x6
Провод 1 пин (DP-DP) 30 см x60
Кабель USB тип C x2
Большое колесо ИКС x8
Конструктивные элементы ИКС x2*777

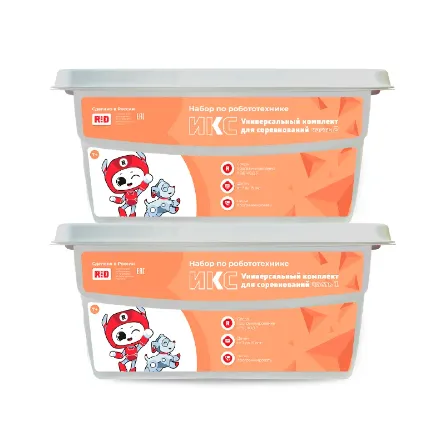

Контейнер x2
Общеобразовательный конструктор для практического изучения принципов создания электронных устройств на основе электронных компонентов и программируемых контроллеров, КТРУ 32.99.53.130-00000032
Реестр Минпромторга - 10511572
Количество элементов для сборки - 1676
Целевые навыки и знания учащихся - Навыки по созданию комплексных программ управления автоматическими или робототехническими устройствами при использовании универсальных программируемых контроллеров
Количество конструктивных элементов - 1554 Шт
Количество видов конструктивных элементов - 100 Шт
Количество программируемых контроллеров - 2 Шт
Количество микроконтроллеров контроллера - 1 Шт
Разрядность микроконтроллера - 32 bit
Флэш-память - 512 Кб
ОЗУ - 64 Кб
Рабочее напряжение контроллера - 12 В
Автоматический запуск контроллера при подключении кабеля USB-C к компьютеру - Наличие
Количество переключателей напряжения на шинах питания с 3.3.В на 5В контроллера - 2 Шт
Количество встроенных в корпус ячеек для аккумуляторных батарей - 6 Шт
Количество цифровых портов контроллера - 10 Шт
Количество аналоговых портов контроллера - 10 Шт
Количество порты для управления моторами постоянного тока на контроллере - 4 Шт
Количество портов UART на контроллере - 1 Шт
Интерфейс I2C на контроллере - 1 Шт
Интерфейс SPI на контроллере - 1 Шт
Количество кнопок включения-выключения на контроллере - 1 Шт
Количество кнопок сброса на контроллере - 1 Шт
Количество светодиодов на корпусе контроллера - 4 Шт
Количество программируемых джойстиков на контроллере - 1 Шт
Количество кнопок программируемого джойстика на контроллере - 5 Шт
Количество разъемов USB тип С в контроллере - 1 Шт
Материал корпуса контроллера - Пластик
Плотность материала корпуса контроллера - 1,06 г/см³
Возможность запуска моторов без программирования на контроллере - Наличие
Возможность программирования контроллера при помощи блоков и текста в специализированном ПО - Наличие
Количество моторов - 8 Шт
Материал корпуса мотора - Пластик
Плотность материала корпуса мотора - 1,06 г/см³
Скорость мотора - 200 об/мин
Максимальный крутящий момент мотора - 1500 Г*см
Количество средних моторов - 4 Шт
Материал корпуса среднего мотора - Пластик
Плотность материала корпуса среднего мотора - 1,06 г/см³
Количество разъемов среднего мотора мама DP 2пин - 1 Шт
Количество больших моторов - 4 Шт
Материал корпуса большого мотора - Пластик
Плотность материала корпуса большого мотора - 1,06 г/см³
Количество разъемов большого мотора мама DP 2пин - 1 Шт
Скорость большого мотора - 250 об/мин
Количество сервомоторов - 4 Шт
Материал корпуса сервомотора - Пластик
Плотность материала корпуса сервомотора - 1,06 г/см³
Максимальный градус поворота сервомотора - 360°
Крутящий момент сервомотора - 2000 Г*см
Количество RGB-светодиодов - 4 Шт
Материал корпуса RGB-светодиода - Пластик
Плотность материала корпуса RGB-светодиода - 1,06 г/см³
Количество разъемов RGB-светодиода папа DP 4пин - 1 Шт
Количество ультразвуковых датчиков - 6 Шт
Материал корпуса ультразвукового датчика - Пластик
Плотность материала корпуса ультразвукового датчика - 1,06 г/см³
Расстояние измерений ультразвукового датчика - 2-400 См.
Измерительный угол ультразвукового датчика - 30°
Количество инфракрасных датчиков (А) - 10 Шт
Материал корпуса инфракрасного датчика (А) - Пластик
Плотность материала корпуса инфракрасного датчика (А) - 1,06 г/см³
Количество светодиодов на инфракрасном датчике (А) - 1 Шт
Количество датчиков цвета - 6 Шт
Материал корпуса датчика цвета - Пластик
Плотность материала корпуса датчика цвета - 1,06 г/см³
Количество светодиодов на датчике цвета - 2 Шт
Количество провод DP-DP (F-F) 1 пин - 60 Шт
Длина провода DP-DP (F-F) 1 пин - 30
Количество контейнеров для хранения и переноски - 2 Шт
Количество аккумуляторных батарей - 6 Шт
Количество автоматических зарядных устройств - 2 Шт
Соответствие набора Техническому регламенту Таможенного союза ТР ТС 008/2011 «О безопасности игрушек» - Соответствие
Наличие действующего Сертификата соответствия ТР ТС 008/2011 на набор - Наличие
