ИКС Базовый манипулятор
Описание
Специализированный образовательный набор, предназначенный для изучения основ манипуляторной робототехники. Включает контроллер, 3 сервомотора, 5 датчиков нажатия и 777 конструктивных элементов для сборки простых захватных устройств и знакомство с аспектами кинематики манипуляторной техники.
Набор развивает:
- Навыки программирования и алгоритмического мышления
- Инженерное конструирование и техническое творчество
- Пространственное и логическое мышление
- Навыки работы в команде и проектной деятельности
- Понимание принципов работы датчиков и исполнительных механизмов
Набор представляет собой комплект образовательного оборудования, состоящий из программируемого контроллера, исполнительных механизмов, датчиков и конструктивных элементов. Основой системы является программируемый контроллер ИКС с 32-разрядным микроконтроллером, который управляет всеми подключенными устройствами через порты различных типов: цифровые, аналоговые, UART, SPI, I2C.
Контроллер программируется с помощью программного обеспечения Р:ЭД КОД 3, которое поддерживает как блочное, так и текстовое программирование. Прошивка осуществляется через порт USB тип C. Исполнительные механизмы и датчики подключаются к контроллеру различными типами кабелей, обеспечивая модульность и гибкость при создании робототехнических проектов.
ПОДХОДИТ В ПРОЕКТЫ:
Национальный проект "Образование": Проекты: «Точка роста», «Детский технопарк «Кванториум», «Новые места в общеобразовательных организациях», «Центр цифрового образования детей «IT-куб»
Государственная программа Российской Федерации «Развитие образования»: Приказ Министерства просвещения РФ № 804 и № 838
КОМПЛЕКТАЦИЯ:
Контроллер ИКС x1
- Разрядность микроконтроллера: 32bit
- Напряжение платы: 3.3В - 5 В
- Цифровые и аналоговые порты: по 10
- Порты для управления моторами : 4
- Количество светодиодов: 4
- Программируемый джойстик, состоящий из 5 кнопок
- Флэш-память: 512 Кб
- ОЗУ: 64 Кб
- Интерфейсы: USART, I2C, SPI, USB тип C
- Внешний интерфейс питания: 5В - 12В
- Питание от батарей тип ААА: 6
Мотор ИКС x1
Датчик нажатия ИКС x5
Провод 3 пин (XH-DP) 30 см x5
Кабель USB тип C x1
Конструктивные элементы ИКС x777

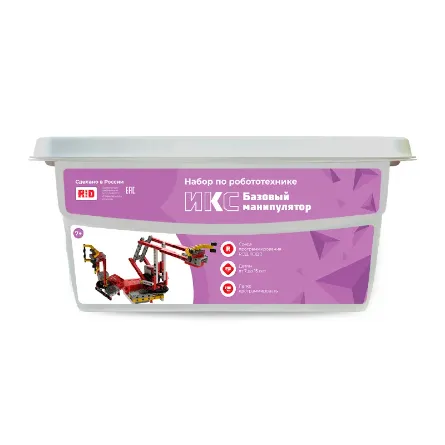

Контейнер x1
Общеобразовательный конструктор для практического изучения принципов создания электронных устройств на основе электронных компонентов и программируемых контроллеров, КТРУ 32.99.53.130-00000032
Реестр Минпромторга - 10511569
Количество элементов для сборки - 1571 Шт
Целевые навыки и знания учащихся - Навыки по созданию комплексных программ управления автоматическими или робототехническими устройствами при использовании универсальных программируемых контроллеров
Количество конструктивных элементов - 1554 Шт
Количество видов конструктивных элементов - 100 Шт
Количество программируемых контроллеров - 1 Шт
Количество микроконтроллеров контроллера - 1 Шт
Разрядность микроконтроллера - 32 bit
Флэш-память - 512 Кб
ОЗУ - 64 Кб
Рабочее напряжение контроллера - 12 В
Автоматический запуск контроллера при подключении кабеля USB-C к компьютеру - Наличие
Количество переключателей напряжения на шинах питания с 3.3.В на 5В контроллера - 2 Шт
Количество встроенных в корпус ячеек для аккумуляторных батарей - 6 Шт
Количество цифровых портов контроллера - 10 Шт
Количество аналоговых портов контроллера - 10 Шт
Количество порты для управления моторами постоянного тока на контроллере - 4 Шт
Количество портов UART на контроллере - 1 Шт
Интерфейс I2C на контроллере - 1 Шт
Интерфейс SPI на контроллере - 1 Шт
Количество кнопок включения-выключения на контроллере - 1 Шт
Количество кнопок сброса на контроллере - 1 Шт
Количество светодиодов на корпусе контроллера - 4 Шт
Количество программируемых джойстиков на контроллере - 1 Шт
Количество кнопок программируемого джойстика на контроллере - 5 Шт
Количество разъемов USB тип С в контроллере - 1 Шт
Материал корпуса контроллера - Пластик
Плотность материала корпуса контроллера - 1,06 г/см³
Возможность запуска моторов без программирования на контроллере - Наличие
Возможность программирования контроллера при помощи блоков и текста в специализированном ПО - Наличие
Количество моторов - 1 Шт
Материал корпуса мотора - Пластик
Плотность материала корпуса мотора - 1,06 г/см³
Скорость мотора - 200 об/мин
Максимальный крутящий момент мотора - 1500 г*см
Количество сервомоторов - 4 Шт
Материал корпуса сервомотора - Пластик
Плотность материала корпуса сервомотора - 1,06 г/см³
Максимальный градус поворота сервомотора - 360 °
Крутящий момент сервомотора - 2000 г*см
Количество датчиков нажатия - 5 Шт
Материал корпуса датчика нажатия - Пластик
Плотность материала корпуса датчика нажатия - 1,06 г/см³
Количество светодиодов на датчике нажатия - 2 Шт
Количество разъемов датчика нажатия XH 3пин - 1 Шт
Количество проводов XH-DP (F-F) 3 пин - 5 Шт
Длина провода - 30 См.
Количество контейнеров для хранения и переноски - 1 Шт
Соответствие набора Техническому регламенту Таможенного союза ТР ТС 008/2011 «О безопасности игрушек» - Соответствие
Наличие действующего Сертификата соответствия ТР ТС 008/2011 на набор - Наличие
